Tuto : Passer son émetteur / radio en Lipo
Jeu 1 Juil 2010 - 20:54
Voilà rapidement une méthode pour passer sa radio en lipo.
L'utilité ??? En gros par rapport aux NiMh l'accu se décharge beaucoup moins lorsqu'il est stocké : le pied lorsque l'on veut faire une petite sortie vite fait quelques semaines après avoir rechargé ses batteries
Cependant les lipos restent assez exigeant : chargeur particulier et il ne faut pas que les éléments dans les batteries passent en dessous de 3V.
Bref, on va voir comment résoudre ça rapidement sur une télécommande quelconque ...
Ici la télécommande est une 2.4 gHz discount de chez HobbyKing :
http://www.hobbycity.com/hobbyking/store/uh_viewItem.asp?idProduct=10608&Product_Name=Hobby_King_GT-2__2.4Ghz_2Ch_Tx_&_Rx_
Toute simple, avec tous les réglages nécessaires, fail safe intégré ...
Apparemment les retours sont bons, alors je teste aussi :mdr:
Elle fonctionne normalement avec 8 accus de 1,2V.
Prérequis :
Pour utiliser une télécommande avec des lipos il faut qu'elle accepte une tension d'entrée de 3,7V*n, donc 3,7, 7,4V, ou 11,1V : à voir selon les modéles. Il faudra alors utiliser respectivement un pack de lipo en 1S, 2S ou 3S, et le bipper adapté (il y a différrent modéles disponibles) !
Après il faut vérifier qu'il y ait assez de place à l'intérieur de la télécommande. Le bipper est assez petit, il peut se caser facilement, concernant les packs de lipos, en général ils sont plus petits que les accus classique.
Regardez aussi si il n'y a pas une fonction "bipper" déjà intégrée sur votre radio. Ca peut faciliter les choses en la réglant sur 9V au minimum (!!), ou plus par précaution (voir les explications qui suivront) ...
Le matos nécessaire :
- un accu lipo 3S (11.1V) 1450mAh pour remplacer les 8 accus de 1,2V (soit 9,6V) :
http://www.hobbycity.com/hobbyking/store/uh_viewItem.asp?idProduct=9787&Product_Name=Turnigy_1450mAh_3S_11.1v_Transmitter_Lipoly_Pack
- un système de surveillance de la tension :
En gros ça fait des lumières différentes juqu'à 10V pour indiquer la tension, et en dessous ça commence à bipper
http://www.hobbycity.com/hobbyking/store/uh_viewItem.asp?idProduct=7223
- et un peu de matériel comme de la gaine thermoretractable, une pince, de l'étain ...
Lipo et bipper = 16,4€ frais de port compris
On bricole :
Aller, maintenant on ouvre la bête.
Pas de doute, c'est digne de la qualité chinoise ...
En bas, le porte-piles se retire facilement en débranchant la prise qui le relie au reste.
En général il y a toujours ce cable (avec une prise ou non) qui déscend jusqu'au porte-piles ou autre élément visant à alimenter l'ensemble.
On désoude rapidement le porte-piles.

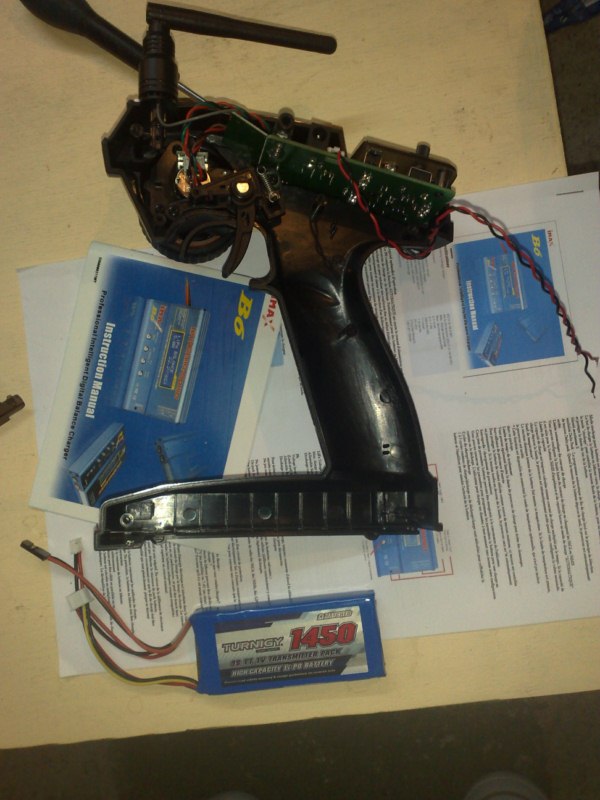

Pas de doute, il y a de la place maintenant.
Petit test au niveau du système de surveillance : ça bippe bien à environ 10V ...
En thérorie ça serait mieux à 9V. Mais si ça bippe à 9V ça veut dire que chaque élément de la batterie est en moyenne à 3V, donc un élément pourrait très bien passer légérement en dessous de 3V, tandis que les deux autres serait au dessus. Bref, mieux vaut faire bipper l'enemble au dessus de 9V.
Maintenant on soude la prise pour le lipo et le système de surveillance.
Je vous conseile de couper le surplus de fils au niveau du bipper sinon c'est rapidement le bordel !
Le bipper est branché en paralléle.
On n'oublie pas de passer les gaines thermoretractables avant de souder le tout.
Avec la bonne prise femelle c'est mieux, je n'avais plus que ça ..., normalement il faut une prise à trois pin

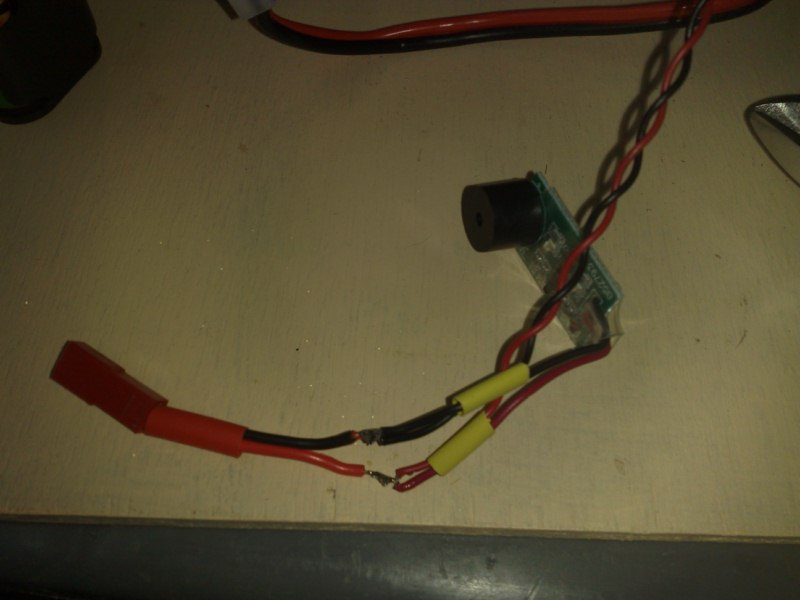

Avec les gaines chauffées :
On fixe le tout à l'intérieur de la télécommande, ici avec un pistolet à colle :
Petit test avant de tout refermer :
On referme et maintenant il faut caler le lipo.
Ici j'utilise un peu de mousse.
Une fois branché.
Ca tient, c'est propre ...
Et on peut toujours voir la lumière des diodes histoire de savoir où on en est dans l'état de charge de la batterie.
Et voilà, c'est fini
Une radio 2.4gHz avec des lipos assez discount pour lemini revo !!!
Comptez 45€ le tout frais de port compris
Améliorations possibles :
Maintenant le top aurait été de brancher le bipper après l'interupteur de la télécommande, car ici lorsque la télécommande est éteinte la diode de surveillance est quand même allumée ... Ici l'interupteur étant directement soudé sur le circuit, l'idée d'intervenir ne m'enchantait pas trop, j'ai donc laisser tomber ...
Bref, ne pas oublier de débrancher l'accu à la fin du run dans ce cas
Une autre amélioration possible aurait été de faire en sorte que les diodes du système de surveillance soient visible de l'extérieur à travers une matière transparente.
L'utilité ??? En gros par rapport aux NiMh l'accu se décharge beaucoup moins lorsqu'il est stocké : le pied lorsque l'on veut faire une petite sortie vite fait quelques semaines après avoir rechargé ses batteries
Cependant les lipos restent assez exigeant : chargeur particulier et il ne faut pas que les éléments dans les batteries passent en dessous de 3V.
Bref, on va voir comment résoudre ça rapidement sur une télécommande quelconque ...
Ici la télécommande est une 2.4 gHz discount de chez HobbyKing :
http://www.hobbycity.com/hobbyking/store/uh_viewItem.asp?idProduct=10608&Product_Name=Hobby_King_GT-2__2.4Ghz_2Ch_Tx_&_Rx_
Toute simple, avec tous les réglages nécessaires, fail safe intégré ...
Apparemment les retours sont bons, alors je teste aussi :mdr:
Elle fonctionne normalement avec 8 accus de 1,2V.
Prérequis :
Pour utiliser une télécommande avec des lipos il faut qu'elle accepte une tension d'entrée de 3,7V*n, donc 3,7, 7,4V, ou 11,1V : à voir selon les modéles. Il faudra alors utiliser respectivement un pack de lipo en 1S, 2S ou 3S, et le bipper adapté (il y a différrent modéles disponibles) !
Après il faut vérifier qu'il y ait assez de place à l'intérieur de la télécommande. Le bipper est assez petit, il peut se caser facilement, concernant les packs de lipos, en général ils sont plus petits que les accus classique.
Regardez aussi si il n'y a pas une fonction "bipper" déjà intégrée sur votre radio. Ca peut faciliter les choses en la réglant sur 9V au minimum (!!), ou plus par précaution (voir les explications qui suivront) ...
Le matos nécessaire :
- un accu lipo 3S (11.1V) 1450mAh pour remplacer les 8 accus de 1,2V (soit 9,6V) :
http://www.hobbycity.com/hobbyking/store/uh_viewItem.asp?idProduct=9787&Product_Name=Turnigy_1450mAh_3S_11.1v_Transmitter_Lipoly_Pack
- un système de surveillance de la tension :
En gros ça fait des lumières différentes juqu'à 10V pour indiquer la tension, et en dessous ça commence à bipper
http://www.hobbycity.com/hobbyking/store/uh_viewItem.asp?idProduct=7223
above 11,0V its lighting blue
10,0-11,0V its blinking blue
under 10,0V its lighting red
under 9,8V its beeping and blinking red
- et un peu de matériel comme de la gaine thermoretractable, une pince, de l'étain ...
Lipo et bipper = 16,4€ frais de port compris
On bricole :
Aller, maintenant on ouvre la bête.
Pas de doute, c'est digne de la qualité chinoise ...
En bas, le porte-piles se retire facilement en débranchant la prise qui le relie au reste.
En général il y a toujours ce cable (avec une prise ou non) qui déscend jusqu'au porte-piles ou autre élément visant à alimenter l'ensemble.
On désoude rapidement le porte-piles.
Pas de doute, il y a de la place maintenant.
Petit test au niveau du système de surveillance : ça bippe bien à environ 10V ...
En thérorie ça serait mieux à 9V. Mais si ça bippe à 9V ça veut dire que chaque élément de la batterie est en moyenne à 3V, donc un élément pourrait très bien passer légérement en dessous de 3V, tandis que les deux autres serait au dessus. Bref, mieux vaut faire bipper l'enemble au dessus de 9V.
Maintenant on soude la prise pour le lipo et le système de surveillance.
Je vous conseile de couper le surplus de fils au niveau du bipper sinon c'est rapidement le bordel !
Le bipper est branché en paralléle.
On n'oublie pas de passer les gaines thermoretractables avant de souder le tout.
Avec la bonne prise femelle c'est mieux, je n'avais plus que ça ..., normalement il faut une prise à trois pin
Avec les gaines chauffées :
On fixe le tout à l'intérieur de la télécommande, ici avec un pistolet à colle :

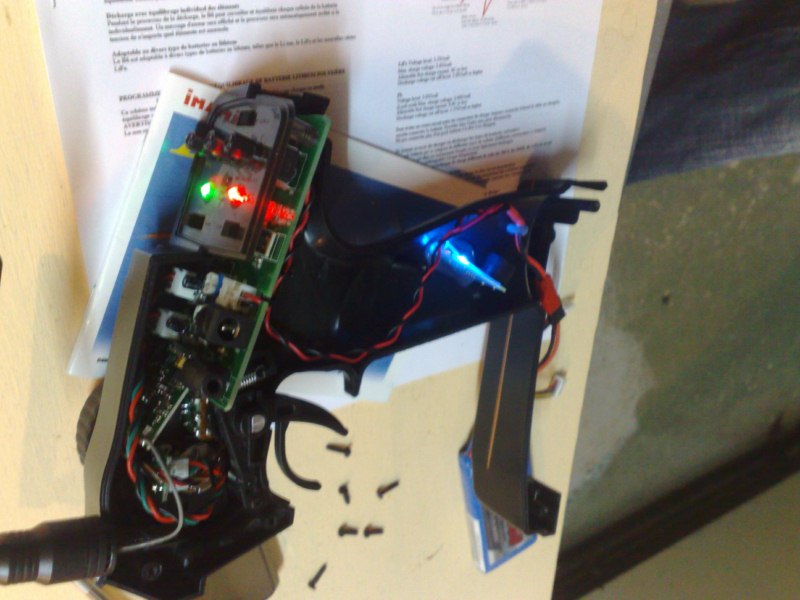

Petit test avant de tout refermer :

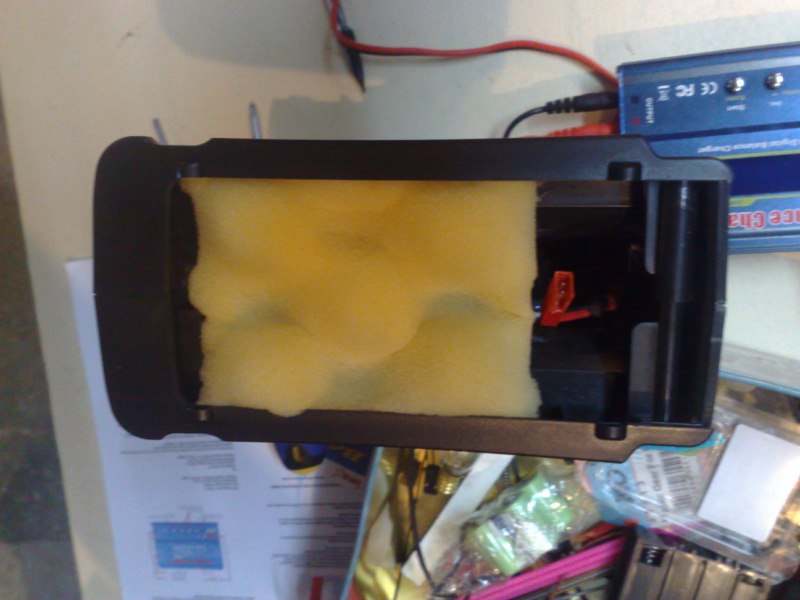

On referme et maintenant il faut caler le lipo.
Ici j'utilise un peu de mousse.
Une fois branché.
Ca tient, c'est propre ...
Et on peut toujours voir la lumière des diodes histoire de savoir où on en est dans l'état de charge de la batterie.

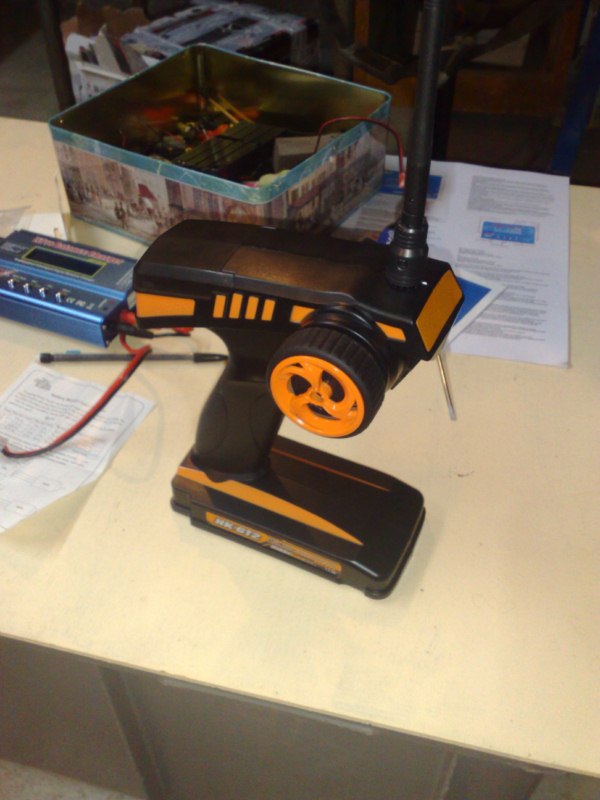

Et voilà, c'est fini
Une radio 2.4gHz avec des lipos assez discount pour lemini revo !!!
Comptez 45€ le tout frais de port compris
Améliorations possibles :
Maintenant le top aurait été de brancher le bipper après l'interupteur de la télécommande, car ici lorsque la télécommande est éteinte la diode de surveillance est quand même allumée ... Ici l'interupteur étant directement soudé sur le circuit, l'idée d'intervenir ne m'enchantait pas trop, j'ai donc laisser tomber ...
Bref, ne pas oublier de débrancher l'accu à la fin du run dans ce cas
Une autre amélioration possible aurait été de faire en sorte que les diodes du système de surveillance soient visible de l'extérieur à travers une matière transparente.
Re: Tuto : Passer son émetteur / radio en Lipo
Jeu 1 Juil 2010 - 21:28
cool!
ça pourrais se faire sur une spektrum DX3R?
ça pourrais se faire sur une spektrum DX3R?
- ChezoitAdmin Revoiste Jediwaaa Gonzo les Bons Toyos
Nombre de messages : 28137
Localisation : Montreuil
Date d'inscription : 13/02/2007
Re: Tuto : Passer son émetteur / radio en Lipo
Jeu 1 Juil 2010 - 23:47
Excellent. Je l'avais vu sur HobbyKing.
Je m'étais demandé comment ca s'installer, bah voilà !
Je m'étais demandé comment ca s'installer, bah voilà !
- PIMALRevoiste continuant de Padawééé
Nombre de messages : 28
Age : 34
Localisation : Cambrai
Date d'inscription : 18/06/2010
Re: Tuto : Passer son émetteur / radio en Lipo
Ven 2 Juil 2010 - 10:14
Je ne connais pas bien cette radio mais apparemment il n'y a que 4 accus dans le porte-piles.ça pourrais se faire sur une spektrum DX3R?
Pour l'utiliser avec des lipos il faut qu'elle fonctionne avec une tension d'entrée de 3,7V*n, donc 3,7, 7,4V, ou 11,1V, à voir ...
Après il faut vérifier qu'il y ait assez de place à l'intérieur.
Regarde aussi si il n'y a pas une fonction "bipper" déjà intégrée sur ta radio, ça peut faciliter les choses
