Comment brancher CC BEC sur E REVO ? Empty Comment brancher CC BEC sur E REVO ?

Dim 6 Mai 2012 - 18:31
Salut à tous (et à toutes) !
Voilà, j'ai remplacé mes 2 servos de direction de mon E REVO Brushless (un peu faiblards) par 2 Thunder Tiger ACE DS 1015 (plus péchus) mais depuis ce changement le comportement electronique à totalement changé. En effet, dés que je tourne d'un coté ou de l'autre (servos directions en action) impossible d'actionner les gazs......Il me faut relacher la direction pour pouvoir accélerer....GRRRR.........J'ai donc investi dans un CC BEC mais j'ai du mal à comprendre comment cela se branche.....Désolé je suis un peu novice.
Je suis en config d'origine (MAMBA MONSTER MAX avec radio TRAXXAS d'origine), j'ai juste rajouté un ventilo Castle sur le moteur.
Pouvez vous eclairer ma lanterne.......D'avance merci
Capsule
Capsule
Vétéran Modo Dr MadhouseMan Jediwaaa
Vétéran Modo Dr MadhouseMan Jediwaaa
Masculin
Nombre de messages : 3929
Age : 41
Localisation : 01 proche Mâcon
Date d'inscription : 23/05/2011

Comment brancher CC BEC sur E REVO ? Empty Re: Comment brancher CC BEC sur E REVO ?

Dim 6 Mai 2012 - 18:36
Salut,

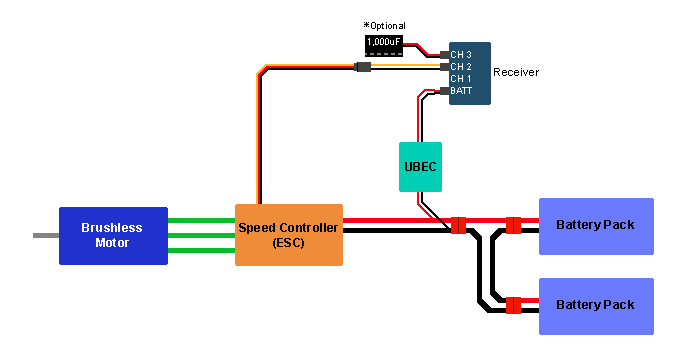

Pourtant le schémas sur le site de castle creation est assez clair :

Comment brancher CC BEC sur E REVO ? Cc_bec_wiring_diagram

Sur ton ESC, il y a deux prises Traxxas, une avec le (+), une avec le (-) et un fil reliant les deux.Tu prends le (+) et le (-) que tu mets en entrée de ton CCbec. La sortie du CCBec va sur le récepteur sans oublier de retirer le fil rouge reliant l'ESC au récepteur.

Comment brancher CC BEC sur E REVO ? Ccbec10
avatar
Notchlover
Revoiste continuant de Padawééé
Revoiste continuant de Padawééé
Nombre de messages : 20
Localisation : 17 Saintes
Date d'inscription : 05/05/2012

Comment brancher CC BEC sur E REVO ? Empty Re: Comment brancher CC BEC sur E REVO ?

Dim 6 Mai 2012 - 19:02
Slt
J'ai un peu de mal à comprendre !!!!!! Sur mon ESC j'ai le + et le - (branchement accu) c'est donc la que je mets l'entrée du CC BEC (ça ok) ensuite j'ai un rouge et un noir (petits) qui vont sur le BEC d'origine (la dessus rien à faire ?????) et j'ai la sortie 3 couleurs qui vont sur le recepteur (la j'enlève le rouge, c'est ça ?) !
Et sur le recepteur, comment je branche ?
CH1 : 2 servos direction
Et le reste peu importe ?
Encore milles excuses pour mon incompétence !!!!!
Capsule
Capsule
Vétéran Modo Dr MadhouseMan Jediwaaa
Vétéran Modo Dr MadhouseMan Jediwaaa
Masculin
Nombre de messages : 3929
Age : 41
Localisation : 01 proche Mâcon
Date d'inscription : 23/05/2011

Comment brancher CC BEC sur E REVO ? Empty Re: Comment brancher CC BEC sur E REVO ?

Dim 6 Mai 2012 - 19:38
Il n'y a pas de bec d'origine. Le bec est intégré à l'ESC, il n'y a pas de câble.

CH1 : servo
CH2 : gaz

avatar
Notchlover
Revoiste continuant de Padawééé
Revoiste continuant de Padawééé
Nombre de messages : 20
Localisation : 17 Saintes
Date d'inscription : 05/05/2012

Comment brancher CC BEC sur E REVO ? Empty Re: Comment brancher CC BEC sur E REVO ?

Dim 6 Mai 2012 - 19:45
Donc, le petit bouton on/off fixé sur le ventilo de l'esc n'est donc pas un BEC ?
Capsule
Capsule
Vétéran Modo Dr MadhouseMan Jediwaaa
Vétéran Modo Dr MadhouseMan Jediwaaa
Masculin
Nombre de messages : 3929
Age : 41
Localisation : 01 proche Mâcon
Date d'inscription : 23/05/2011

Comment brancher CC BEC sur E REVO ? Empty Re: Comment brancher CC BEC sur E REVO ?

Dim 6 Mai 2012 - 19:55
Non, c'est un interrupteur.
avatar
Notchlover
Revoiste continuant de Padawééé
Revoiste continuant de Padawééé
Nombre de messages : 20
Localisation : 17 Saintes
Date d'inscription : 05/05/2012

Comment brancher CC BEC sur E REVO ? Empty Re: Comment brancher CC BEC sur E REVO ?

Lun 7 Mai 2012 - 12:45
Slt
Ah ok !!! Et bien merci pour ces infos ! Bonne journée !
Vykary
Vykary
Revoiste Padawaaa qui veut Jediwééé
Revoiste Padawaaa qui veut Jediwééé
Masculin
Nombre de messages : 471
Age : 29
Localisation : Toulouse
Date d'inscription : 26/02/2012

Comment brancher CC BEC sur E REVO ? Empty Re: Comment brancher CC BEC sur E REVO ?

Mar 15 Mai 2012 - 21:22
On peut brancher les bornes du BEC là ou il y a le rond bleu ?
comme ça :
Comment brancher CC BEC sur E REVO ? 1111110
ou comme ça:
Comment brancher CC BEC sur E REVO ? 1111111

Oui oui les dessins sont digne des plus grand maitre d'art ! aucun doute là dessus :sagesse:
avatar
Notchlover
Revoiste continuant de Padawééé
Revoiste continuant de Padawééé
Nombre de messages : 20
Localisation : 17 Saintes
Date d'inscription : 05/05/2012

Comment brancher CC BEC sur E REVO ? Empty Re: Comment brancher CC BEC sur E REVO ?

Mar 15 Mai 2012 - 23:07
Slt
Chapeau bas pour les dessins Grand Maitre....
Et merci de m'aider ...
Vykary
Vykary
Revoiste Padawaaa qui veut Jediwééé
Revoiste Padawaaa qui veut Jediwééé
Masculin
Nombre de messages : 471
Age : 29
Localisation : Toulouse
Date d'inscription : 26/02/2012

Comment brancher CC BEC sur E REVO ? Empty Re: Comment brancher CC BEC sur E REVO ?

Mer 16 Mai 2012 - 10:42
Nan mais moi je pose une question ! Smile
REVO-Nico
REVO-Nico
Revoiste Jediwaaa Accomplie
Revoiste Jediwaaa Accomplie
Masculin
Nombre de messages : 822
Age : 34
Localisation : 06 Nice
Date d'inscription : 14/05/2010

Comment brancher CC BEC sur E REVO ? Empty Re: Comment brancher CC BEC sur E REVO ?

Mer 16 Mai 2012 - 11:41
Salut tu a déjà un sujet ICI ou ICI à propos des branchements d’un BEC
Vykary
Vykary
Revoiste Padawaaa qui veut Jediwééé
Revoiste Padawaaa qui veut Jediwééé
Masculin
Nombre de messages : 471
Age : 29
Localisation : Toulouse
Date d'inscription : 26/02/2012

Comment brancher CC BEC sur E REVO ? Empty Re: Comment brancher CC BEC sur E REVO ?

Mer 16 Mai 2012 - 13:08
oui mais ce qui m'intéresse c'est l'endroit précis ou souder les fils :siffle:
REVO-Nico
REVO-Nico
Revoiste Jediwaaa Accomplie
Revoiste Jediwaaa Accomplie
Masculin
Nombre de messages : 822
Age : 34
Localisation : 06 Nice
Date d'inscription : 14/05/2010

Comment brancher CC BEC sur E REVO ? Empty Re: Comment brancher CC BEC sur E REVO ?

Mer 16 Mai 2012 - 14:05
Explique-moi exactement ce que tu veux faire

Il y a diffèrent montage possibles
Alimenter tes servo high voltage en 7.4V ou protéger tes servo 6V des surtensions ?

Ce qui est le plus exposé se sont les servo 6V qui risque de griller en ca de surtensions du a un mauvais fusionnement d’ESC problèmes connu
Vykary
Vykary
Revoiste Padawaaa qui veut Jediwééé
Revoiste Padawaaa qui veut Jediwééé
Masculin
Nombre de messages : 471
Age : 29
Localisation : Toulouse
Date d'inscription : 26/02/2012

Comment brancher CC BEC sur E REVO ? Empty Re: Comment brancher CC BEC sur E REVO ?

Mer 16 Mai 2012 - 15:17
je veux justes savoir le meilleur endroit où souder le fil d'alimentation du BEC
REVO-Nico
REVO-Nico
Revoiste Jediwaaa Accomplie
Revoiste Jediwaaa Accomplie
Masculin
Nombre de messages : 822
Age : 34
Localisation : 06 Nice
Date d'inscription : 14/05/2010

Comment brancher CC BEC sur E REVO ? Empty Re: Comment brancher CC BEC sur E REVO ?

Mer 16 Mai 2012 - 15:25
Voilà le montage les câbles du BEC son souder sur la prise alimentation ESC

Comment brancher CC BEC sur E REVO ? Sans0010
avatar
Notchlover
Revoiste continuant de Padawééé
Revoiste continuant de Padawééé
Nombre de messages : 20
Localisation : 17 Saintes
Date d'inscription : 05/05/2012

Comment brancher CC BEC sur E REVO ? Empty Re: Comment brancher CC BEC sur E REVO ?

Mer 16 Mai 2012 - 19:44
Salut
C'est ce que j'ai fait, j'ai soudé l'alim du cc bec sur la prise (+ - ) de l'esc!
REVO-Nico
REVO-Nico
Revoiste Jediwaaa Accomplie
Revoiste Jediwaaa Accomplie
Masculin
Nombre de messages : 822
Age : 34
Localisation : 06 Nice
Date d'inscription : 14/05/2010

Comment brancher CC BEC sur E REVO ? Empty Re: Comment brancher CC BEC sur E REVO ?

Mer 16 Mai 2012 - 19:45
Ok
Vykary
Vykary
Revoiste Padawaaa qui veut Jediwééé
Revoiste Padawaaa qui veut Jediwééé
Masculin
Nombre de messages : 471
Age : 29
Localisation : Toulouse
Date d'inscription : 26/02/2012

Comment brancher CC BEC sur E REVO ? Empty Re: Comment brancher CC BEC sur E REVO ?

Sam 19 Mai 2012 - 16:25
Salut nico d'après ton montage si on a deux servo il ne faut pas 2 BEC quand même ? alors comment relier les bec à l'alimentation des deux servo ? en superposant l'alimentation des deux servo ?
REVO-Nico
REVO-Nico
Revoiste Jediwaaa Accomplie
Revoiste Jediwaaa Accomplie
Masculin
Nombre de messages : 822
Age : 34
Localisation : 06 Nice
Date d'inscription : 14/05/2010

Comment brancher CC BEC sur E REVO ? Empty Re: Comment brancher CC BEC sur E REVO ?

Sam 19 Mai 2012 - 18:12
REVO-Nico a écrit:Explique-moi exactement ce que tu veux faire
Et je te donnerai une réponse qui correspond à ta demande
Pour tes question non pas besoin de deux BEC pour un circuit a deux servo
Voilà un schéma avec 2 servo

Comment brancher CC BEC sur E REVO ? 76342-10
Vykary
Vykary
Revoiste Padawaaa qui veut Jediwééé
Revoiste Padawaaa qui veut Jediwééé
Masculin
Nombre de messages : 471
Age : 29
Localisation : Toulouse
Date d'inscription : 26/02/2012

Comment brancher CC BEC sur E REVO ? Empty Re: Comment brancher CC BEC sur E REVO ?

Sam 19 Mai 2012 - 18:51
On ne peut pas plutot faire comme ton précédent schéma en dupliquant les alimentation ?
REVO-Nico
REVO-Nico
Revoiste Jediwaaa Accomplie
Revoiste Jediwaaa Accomplie
Masculin
Nombre de messages : 822
Age : 34
Localisation : 06 Nice
Date d'inscription : 14/05/2010

Comment brancher CC BEC sur E REVO ? Empty Re: Comment brancher CC BEC sur E REVO ?

Sam 19 Mai 2012 - 19:25
Je veux bien t’aider pour résoudre tes problèmes électrique, mais essai d’être plus claire dans te question est donne-moi plus d’info sur ce que tu veux faire, parce que là je ne vois pas grand-chose
Vykary
Vykary
Revoiste Padawaaa qui veut Jediwééé
Revoiste Padawaaa qui veut Jediwééé
Masculin
Nombre de messages : 471
Age : 29
Localisation : Toulouse
Date d'inscription : 26/02/2012

Comment brancher CC BEC sur E REVO ? Empty Re: Comment brancher CC BEC sur E REVO ?

Sam 19 Mai 2012 - 20:09
Avec le E-Revo il y a une prise pour chaque servo donc on pourrai utiliser un fil jaune par prise et relier les fils rouge et noir des servo en séries au BEC non ?

Comment brancher CC BEC sur E REVO ? Sans0010
Capsule
Capsule
Vétéran Modo Dr MadhouseMan Jediwaaa
Vétéran Modo Dr MadhouseMan Jediwaaa
Masculin
Nombre de messages : 3929
Age : 41
Localisation : 01 proche Mâcon
Date d'inscription : 23/05/2011

Comment brancher CC BEC sur E REVO ? Empty Re: Comment brancher CC BEC sur E REVO ?

Sam 19 Mai 2012 - 20:14
Tout dépend la tension désirée, mais ça, ça a déjà été dit à la première page Rolling Eyes

Il y a diffèrent montage possibles
Alimenter tes servo high voltage en 7.4V ou protéger tes servo 6V des surtensions ?

La masse doit dans tous les cas être connectée au récepteur et à l'ubec
Vykary
Vykary
Revoiste Padawaaa qui veut Jediwééé
Revoiste Padawaaa qui veut Jediwééé
Masculin
Nombre de messages : 471
Age : 29
Localisation : Toulouse
Date d'inscription : 26/02/2012

Comment brancher CC BEC sur E REVO ? Empty Re: Comment brancher CC BEC sur E REVO ?

Sam 19 Mai 2012 - 20:18
Fouuu c'est compliquer !!! enfait tout ça c'est pour les D771 qui sont sur l'accueil car je les veux en 7.4v mais je croi que je vais finir par les mettre en 6v car ils ont tout de même de bonnes spec en 6v même si 7.4v aurait été mieux
Capsule
Capsule
Vétéran Modo Dr MadhouseMan Jediwaaa
Vétéran Modo Dr MadhouseMan Jediwaaa
Masculin
Nombre de messages : 3929
Age : 41
Localisation : 01 proche Mâcon
Date d'inscription : 23/05/2011

Comment brancher CC BEC sur E REVO ? Empty Re: Comment brancher CC BEC sur E REVO ?

Sam 19 Mai 2012 - 20:35
Comment brancher CC BEC sur E REVO ? Sans_t13
